用钻牌水泥,建绿色家园,买水泥选钻牌之家! 客服热线 4001-876-866 登录 注册 购物车
首页 > 新闻中心 > 水泥百科 > 混凝土耐久性问题出在水泥细度上
混凝土耐久性问题出在水泥细度上
发布时间:2018-12-18      发布人:钻小二
_by小理简报

    我想,当看到这张古罗马斗兽场的照片时,应该很多人多会思考一个问题,为什么这些古代建筑可以千年屹立不倒,而我们今天却常见建筑、桥梁结构开裂、倒塌,竟然如此不堪一击呢?


    当然,这可以用概率来解释,毕竟古代建筑中绝大多数是无法存留到今天被我们瞻仰的,留下来的精品建筑(包括普通民用建筑,也包括桥梁这样的公共建筑)只是极少数,这个数量应该比今天建造的优秀建筑小很多,只是我们都无法见证它们一千年后是否还会保持老样子。


    然而,这个理由显然不够。


    那如果让“荷载”来背这个锅呢,似乎更合理一些。 尤其是我国,桥梁建设如此高歌猛进却依然赶不上物流大货车的需要,导致公路桥梁服役二三十年就满目疮痍。 然而这也有点问题,毕竟还有为数不少的建筑物并非经常处于超载状态,还不是一样出现了各种各样的耐久性问题。


    美国加州大学伯克利分校的P.K.Mehta教授,享誉世界的混凝土材料专家给我们指出了另一条思路:问题出在水泥上。


    中国工程人的一个伟大创造,就是这个“砼”字,完美地给出了混凝土的解释:人工石,即用以水泥为核心的胶凝材料,把一些碎石“粘接”起来,形成在外观上满足工程的各种需要,在受力上就像一块完整的大石头那样坚挺。


    按照这样的思路,那些经典的古建筑同样是由石材+胶凝材料建成的。 其中,作为骨料的碎石,任何一块都具有上亿的年龄,千年的跨度对其来说不足以形成物理性能方面的巨大差异,而波特兰水泥的发明至今还不到两百年的时间,因此胶凝材料的差异可能就是造成上述问题的原因之一。


    美国加州大学伯克利分校的P.K.Mehta教授,享誉世界的混凝土材料专家提出,以时间为线,以纵观一个世纪的视角来看待混凝土耐久性问题,并发现了一个意想不到的现象:

1930年前并不存在混凝土耐久性问题,这是近年来才有的事儿。


    他提到,1944年,美国公路局对加州等地的混凝土结构展开大调查,目的是要查明为什么西部州混凝土桥梁这样迅速破坏。 调查涉及200座桥梁,服役时间3~30年不等。 结果显示:1930年之前建造的桥梁67%完好,而1930年后的完好桥梁只有27%完好。


    由于检测的桥梁虽然时间跨度大,但在这几十年中,施工技术并没有变化。 因此认为造成这个现象的原因,应该出在材料,也就是水泥上。 1930年前,波特兰水泥采用的是粗磨工艺,这有许多缺点,如强度非常低、比表面积小,约为1100 cm2/g,C3S的含量不超过30%。


    用这样的水泥制成的混凝土,其结构退化主要体现在破碎(如强度不够,或冻融循环导致的破碎)、结构漏水(混凝土密实度不够造成的抗渗性不高)等,没有与裂缝相关的退化被报道。 而1930年以后,水泥生产工艺得以改善,水泥的细度变得更细——调查认为恰恰是细度出的问题,并建议并提出细度超过1800cm2/g范围则会影响耐久性。


    1950年后,混凝土施工有了大进展,包括预制混凝土、泵送施工、以及插入式振捣器对混凝土工作性的要求提高——对流动性的要求在1970年出现减水剂之前是通过提高用水量来实现的。

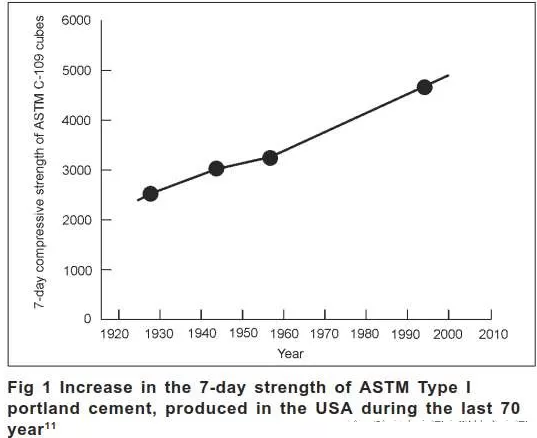

    有了更先进的施工工艺,人们就希望可以更快地完成工程项目,因此渐渐提高了对工期的要求,这也就随之导致要求混凝土具有越来越高的早期强度。 为了实现早期强度,用水量不能太高,因此只能将水泥做得更细。 1970年美国的ASTM Type I 波特兰水泥中C3S含量提升到50%,使得细度达到了300m2/kg,这对混凝土的性能影响巨大,1945年,0.47水灰比已经可以达到28d强度31MPa。

_by小理简报

    由于混凝土桥面板具有所处环境恶劣的特点,经常受到融雪剂、干湿循环、冻融循环、冷热循环等作用的共同影响,因此可视为对混凝土的加速试验,在耐久性方面具有一定的代表性。 1987年,美国 U.S. National Materials Advisory Board开展了一项调查,关注建于1940年后的桥面板。 结果为,253000座桥面板正在劣化过程中,一些寿命不到20年,且以35000座每年的速度增长。


    负责调研的Krauss 和 Rogalla根据调查结果,得出了一个令人意外的结论:由于美国1970年中期后集中发生的桥面破坏案例,与1974年AASHTO 规范修改有着时间上的重合,因此认为规范的修改错误,是导致这些破坏的主要原因。


    在1931~1973这40多年里,AASHTO规范规定桥面板混凝土28天平均强度达到20.7MPa,最大水灰比0.53。 这种混凝土被指出是低弹性模量,高早期徐变,容易发生温度和干缩裂缝。 考虑到桥面板的特殊性,AASHTO希望加强抗渗透性。 因此1974年规定最大水灰比0.445,最小水泥用量362kg/m3,28d强度达到30MPa。 这似乎是倡导使用更小的水灰比,但这样反倒使得混凝土耐久性反而差。

    Krauss 和 Rogalla还提到,混凝土强度的提高,除了配合比的因素以外,就是水泥的影响,对于强度不同的水泥,除了细度和C3S含量,其他几乎没有区别。

    1980后,减水剂蓬勃发展,可以使混凝土有更低的水灰比和更好的工作性能。 特征为28d强度达到50~80MPa、低渗透性的高性能混凝土随之出现。 然而,1996年Krauss 和Rogalla再次进行了调研,结果显示:美国和加拿大的200000新建桥梁,超过100000混凝土桥面板建设不久后就发现裂缝。 Krauss 和 Rogalla指出,高性能混凝土可以在早期达到很高的强度和弹性模量,但这样一来就减少了其徐变潜力,使混凝土变得更脆,因而容易产生裂缝。


    面对问题如何解决

    P.K.Mehta教授总结了过去近一个世纪的经验,指出了水泥细度的变化给混凝土性能带来的巨大影响。 如今的高性能混凝土(HPC)具有水泥用量大,早期强度高的特点。 这样由于更高的热收缩、干缩、弹性模量,导致裂缝容易产生。 规范中对于强度的要求过高,容易导致耐久性问题。


    实验室得到的混凝土耐久性试验数据,由于存在试件尺寸、边界以及受力条件与实际结构相差较大,导致其可靠性不是很高。



    因此,P.K.Mehta教授建议首先在规范方面,应该强调若结构有耐久性要求,混凝土配合比需要以耐久性要求为准。 且水泥用量不宜过大,单位用水量不宜过大,还可以添加矿粉、粉煤灰等矿物添加剂,来降低水化热、强度、早期弹性模量。 这是为什么当掺入矿物外加剂(如50%粉煤灰)的混凝土在控制裂缝和保持较好抗渗性上做的较好。


    需要注意的是,在现有材料和施工方法条件下,建造质量好,强度高,耐久性也好的建筑简直是神话——因为现代工业要求施工进度,快速施工下注定对耐久性的考量无法周全。 我们目前使用的建筑材料、快速施工方法,都是20世纪之后才有的,这些都是新问题,也都是有待解决的重要问题。 提高混凝土结构的耐久性,必须从材料选择、混凝土配合比,以及施工方法等多方面一同努力才可能最终解决。

由于您还没有登录,因此您还不能使用该功能。 确认去登录

每日签到
2024年03月
1234567
891011121314
15161718192021
22232425262728
293031
本月累计签到次数 0
会员每日签到,可获得商城奖励30积分。
